MANTENIMENTO TERMICO ZOLFO TUBAZIONI E SERBATOI: DOMANDE FREQUENTI PER IMPIANTI INDUSTRIALI

Il mantenimento termico zolfo tubazioni rappresenta una delle sfide operative più critiche negli impianti petrolchimici, chimici ed energetici. Lo zolfo fuso possiede proprietà uniche — una finestra di temperatura utile estremamente ristretta e un comportamento viscoso anomalo — che rendono indispensabile una progettazione accurata del sistema di riscaldamento. In questa guida strutturata a domande e risposte, affrontiamo i quesiti più frequenti degli operatori impiantistici italiani.

Perché il mantenimento temperatura zolfo liquido è così critico?

Mantenere lo zolfo liquido entro la corretta finestra termica è critico perché al di fuori di essa il materiale solidifica o polimerizza, causando ostruzioni e rischi operativi gravi. Lo zolfo elementare fonde a 119 °C (247 °F) con una viscosità iniziale bassa, circa 10 cP, che ne consente il pompaggio agevole. Tuttavia, raggiungendo i 159 °C (318 °F), gli anelli di otto atomi si rompono formando lunghe catene polimeriche: la viscosità balza quasi istantaneamente a 2 100 cP a 160 °C e raggiunge un picco di circa 100 000 cP intorno a 188 °C. La temperatura di mantenimento raccomandata è almeno 135 °C (275 °F), valore che garantisce un margine di sicurezza adeguato contro il congelamento senza avvicinarsi alla soglia di transizione della viscosità.

Quali rischi comporta un riscaldamento non uniforme nelle tubazioni zolfo?

Un riscaldamento non uniforme provoca congelamenti localizzati che bloccano l’intera linea, secondo il principio dell'”anello debole”. Anche con un sistema di riscaldamento correttamente dimensionato, è comune che le linee si ostruiscano quando il flusso di processo si interrompe. Le cause più frequenti includono:

• Lacune nell’applicazione del sistema di riscaldamento
• Componenti speciali (valvole, strumenti, bocchelli) riscaldati in modo inadeguato
• Coibentazione mancante o deteriorata
• Supporti tubo o bocchelli di dimensioni eccessive che sottraggono calore localmente

Produce International, specializzata nella fornitura di materiali elettrici, meccanici ed elettrostrumentali per impianti industriali, supporta i progettisti nella selezione dei componenti critici — dalle valvole ai supporti — garantendo la compatibilità termica dell’intero sistema.

Il tracciamento elettrico tubazioni zolfo è una soluzione affidabile?

No, il tracciamento elettrico tubazioni zolfo non è considerato affidabile per questa applicazione specifica. Il motivo risiede nel meccanismo di controllo: il calore erogato dipende esclusivamente dal segnale di un controllore che rileva la temperatura solo nel punto del sensore. Sebbene la potenza sia costante lungo la lunghezza del cavo scaldante, le esigenze termiche della tubazione variano — raccordi, flange, supporti richiedono calore aggiuntivo che il sistema elettrico non fornisce automaticamente. Al contrario, il tracciamento a fluido eroga calore in proporzione al ΔT locale (secondo la formula q = UAΔT), compensando naturalmente le perdite localizzate. Per lo zolfo, con la sua finestra operativa di soli 71 °C tra fusione e transizione polimerica, il tracciamento elettrico non garantisce l’uniformità necessaria.

Quali tecnologie di riscaldamento sono adatte per impianti riscaldamento zolfo fuso nelle tubazioni?

Le tecnologie affidabili per il mantenimento termico zolfo tubazioni sono la tubazione incamiciata (jacketed pipe) e il jacketing Bolt-On ingegnerizzato. Cinque tecnologie vengono comunemente valutate:

1. Tube tracing — contatto puntiforme, trasferimento prevalentemente convettivo, inadeguato
2. Jacketing tracing — tubo interno al processo, problemi di integrità meccanica e corrosione
3. Tracciamento elettrico — inadeguato per la finestra termica ristretta
4. Jacketed pipe — massimo trasferimento termico, il processo è completamente circondato dal fluido riscaldante; costo 3-5 volte superiore rispetto al tubo di processo

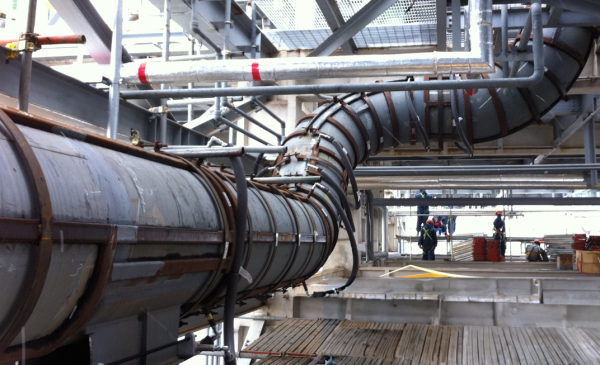

5. Jacketing Bolt-On ingegnerizzato (es. ControTrace® di Controls Southeast Inc.) — elementi sagomati sulla geometria specifica, costo inferiore al jacketed pipe, facilmente retrofittabile

Produce International fornisce i materiali meccanici e le componentistiche necessarie per l’installazione di entrambe le soluzioni, dalla bulloneria speciale ai supporti termicamente ottimizzati.

Come funziona il riscaldamento serbatoi stoccaggio zolfo?

Il riscaldamento serbatoi stoccaggio zolfo deve mantenere sia il liquido sia le superfici interne del serbatoio sopra il punto di fusione dello zolfo, per prevenire la formazione di solfuri di ferro pirofori. Le tecnologie principali sono:

• Serpentine interne — economiche ma non riscaldano le pareti del serbatoio; riparazioni costose poiché richiedono svuotamento completo
• Pannelli con serpentine di riscaldamento esterni — piastre saldate con fluido riscaldante; limitazioni geometriche impediscono una copertura uniforme, lasciando zone fredde tra i pannelli
• Jacketing Bolt-On esterno — elementi spaziati con precisione per ottenere la temperatura superficiale desiderata; configurabili in forme non rettangolari per avvolgere bocchelli e conformarsi a fondi ellittici o conici

La best practice di settore prevede il riscaldamento differenziato per zona: spazio liquido, spazio vapore e tetto del serbatoio, ciascuno con requisiti termici specifici.

Perché la coibentazione serbatoi zolfo è determinante per la sicurezza?

La coibentazione serbatoi zolfo è determinante perché senza di essa nessun sistema di riscaldamento esterno può funzionare in modo affidabile. Mentre la tubazione incamiciata tollera anche ampie sezioni di coibentazione mancante, i sistemi bolt-on richiedono il mantenimento integrale dell’isolamento per garantire le prestazioni progettuali. Inoltre, la combinazione di zolfo, acciaio e acqua genera solfuri di ferro pirofori. Quando esposti all’ossigeno, questi composti si ossidano in modo esotermico e possono raggiungere temperature sufficienti a innescare l’incendio dello zolfo. Le fonti di umidità — serpentine interne con perdite, cappucci di sfiato inadeguati, vapore di soffocamento, umidità ambientale — sono numerose e difficili da eliminare completamente. Solo il mantenimento uniforme della temperatura superficiale previene efficacemente l’accumulo di solfuri.

Qual è il ruolo di Produce International nella fornitura per questi impianti?

Produce International opera come fornitore integrato di materiali elettrici, meccanici ed elettrostrumentali per impianti nei settori chimico, petrolchimico ed energetico. Il suo valore aggiunto consiste nell’offrire consulenza tecnica, approvvigionamento e logistica in un servizio unico, riducendo i rischi operativi legati alla frammentazione della supply chain. Per gli impianti di mantenimento termico zolfo tubazioni, l’azienda fornisce componentistica critica: bulloneria speciale per jacketing, supporti tubo a bassa conduttività, valvole compatibili con servizio zolfo e strumentazione per il monitoraggio termico. La capacità di gestire l’intera catena di fornitura garantisce coerenza tra specifiche di progetto e materiali effettivamente installati.

Come si progetta correttamente un sistema di mantenimento termico per tubazioni zolfo?

Un sistema corretto parte dal presupposto che il riscaldamento serve esclusivamente per le condizioni di avviamento, arresto e anomalia — non per il funzionamento a regime. Quando lo zolfo scorre, il calore del fluido in ingresso supera ampiamente le perdite verso l’ambiente. Il sistema di riscaldamento deve quindi:

• Pre-riscaldare la tubazione prima dell’avviamento
• Mantenere lo zolfo fuso quando il flusso si arresta
• Rifondere una linea fredda dopo un fermo prolungato

Tutti e tre i criteri richiedono la stessa condizione: il sistema deve fornire più calore di quello disperso verso l’ambiente. La progettazione deve considerare ogni singolo punto di perdita termica — steli valvola, derivazioni, supporti — per evitare il congelamento localizzato che compromette l’intera linea. Standard di riferimento come quelli pubblicati dall’American Petroleum Institute forniscono linee guida per il dimensionamento.
